2000 KVA požeminiai transformatoriai-25/0,6 KV|Kanada 2026 m





01 Generolas

1.1 Projekto aprašymas

2026 m. Kanados klientas užsakė du 2 000 kVA trifazius transformatorius, sumontuotus požeminio komunalinių paslaugų paskirstymo programoms. Projektui įgyvendinti reikėjo didelio efektyvumo požeminių transformatorių, atitinkančių CSA C802.1 ir CSA C227.4 standartus, ypatingą dėmesį skiriant energijos- nuostolių kontrolei, patikimumui lauke ir naudingumo{7} lygio eksploatavimo saugai.

Požeminiai transformatoriai sukonfigūruoti su 25 kV pirmine įtampa ir 600Y/347 V antrine įtampa naudojant Dyn1 vektorių grupę, todėl jie tinkami Šiaurės Amerikoje dažniausiai naudojamoms kilpinio{4} požeminėms paskirstymo sistemoms. Tiek HV, tiek LV apvijose naudojami aliuminio laidininkai, o ONAN mineralinės alyvos aušinimo sistema palaiko stabilų ilgalaikį -dirbimą lauke esant komunalinių paslaugų apkrovai.

Klientas taip pat nurodė griežtus efektyvumo reikalavimus, įskaitant minimalų 99,37 efektyvumą, kontroliuojamą ne-apkrovą ir apkrovos nuostolius, neveikiančią-priekinės saugos konstrukciją ir visus požeminių elektros paskirstymo sistemų apsaugos priedus.







1.2 Techninė specifikacija

2000 kVA požeminių transformatorių specifikacija ir duomenų lapas



1.3 Brėžiniai

2000 kVA požeminių transformatorių brėžinys ir vardinė lentelė





02 Gamyba

2.1 Šerdis

Padėklas montuojamas transformatorius turi mažų{0}}nuostolių šerdies struktūrą, optimizuotą CSA efektyvumo reikalavimams ir ilgalaikiam-požeminiam naudojimui. Magnetinės grandinės konstrukcija padeda sumažinti-neapkrovos nuostolius, vietinį šildymą ir veikimo triukšmą bei palaiko griežtą projekto 99,37 % minimalų efektyvumo tikslą.



2.2 Apvija



2.3 Bakas



2.4 Požeminio kabelio jungties projektavimas

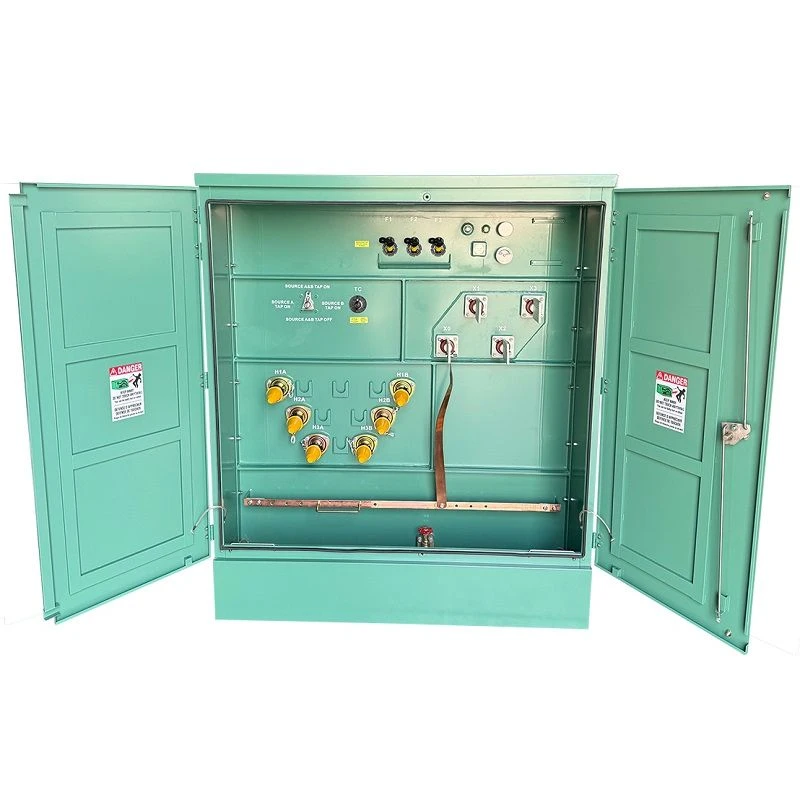

Naudojant požeminius kabelius, aukštosios įtampos pusėje yra 25 kV atskiriamos izoliuotos jungtys, kurių nominalioji vertė yra 150 kV BIL ir 200 A srovės galia, skirta tiekimo grandinės- paskirstymo sistemoms, o LV pusėje naudojamos dervos- įvorės su 6- skylučių gnybtais patikimam žemos įtampos kabelio užbaigimui. Požeminiame transformatoriuje taip pat yra įžeminimo gnybtai ir standžios varinės įžeminimo magistralės jungtys, kurios palaiko sistemos įžeminimą ir komunalinių paslaugų apsaugos koordinavimą.



2.5 Apsaugos ir perjungimo sistema

Apsaugos sistemą sudaro 4-padėčių apkrovos pertraukimo jungiklis, durtuvų saugikliai ir ELSP srovę ribojantys atsarginiai saugikliai, užtikrinantys suderintą transformatoriaus apsaugą ir geresnę gedimų izoliavimo galimybę. Standartiniai priedai apima viršutinės alyvos temperatūros indikatorių, alyvos lygio indikatorių, slėgio mažinimo apsaugą, išleidimo vožtuvą ir užpildymo kaištį, skirtą įprastinei veiklai stebėti ir prižiūrėti.





03 Testavimas

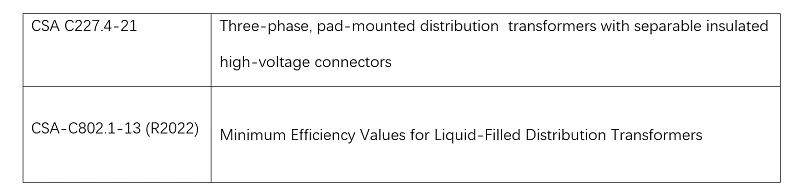

Testavimo standartas







04 04 Pakavimas ir transportavimas

4.1 Pakavimas





05 Svetainė ir santrauka

Šie 2000 kVA trifaziai antžeminiai transformatoriai yra specialiai sukurti Kanados požeminėms komunalinių paslaugų paskirstymo sistemoms, kurioms reikalingas didelis efektyvumas, CSA atitiktis, neveikianti-priekio veikimo sauga ir patikimas kilpos{2}}maitinimo kabelio integravimas.

Dėl mažų-nuostolių pagrindinių technologijų, „Dyn1“ apvijų konfigūracijos, suderintos saugiklių apsaugos, sandarios bako konstrukcijos ir naudingo-padėklo montuojamo dizaino transformatoriai yra patikimas ir energiją-efektyvus sprendimas šiuolaikiniams Šiaurės Amerikos požeminiams elektros paskirstymo tinklams.
