2500 KVA kilpos maitinimo transformatorius-12,47*24,94/0,6 KV|Kanada 2025 m

01 Generolas

1.1 Projekto aprašymas

Mūsų partneris iš Kanados, turintis daugiau nei 30 metų patirtį energetikos pramonėje, labai pasitiki Scotech. Iki 2025 m. rugsėjo mėn. iš mūsų užsisakėte iš viso 66 trinkelių- ir polių- montuojamus transformatorius.

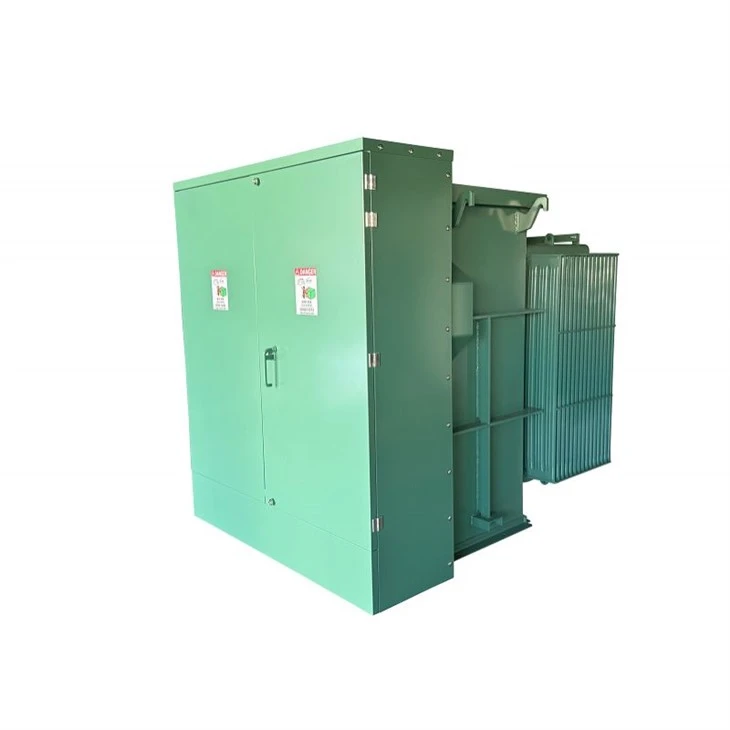

Scotech kiekvienam projektui kuria individualius sprendimus. Paskutinis jų užsakymas yra dviejų 2500 kVA kilpos-maitinimo trijų-fazių pad-transformatoriai. Jie sukurti pagal CSA C227.4:21 standartą. Šie transformatoriai gali būti naudojami daugelyje sektorių, įskaitant duomenų centrus, kriptovaliutų gavybą, komunalines paslaugas, atsinaujinančią energiją, pramonę ir statybą.

Šis transformatorius veikia su 12,47 kV ir 24,94 kV įėjimo įtampa. Jis suteikia 0,6 kV antrinėje pusėje, o maksimali galia yra 2500 kVA. Dviguba pirminė įtampa leidžia prisijungti prie skirtingų tinklų. Puikiai tinka komunalinėms paslaugoms, komerciniams pastatams ir pramoninėms vietoms. Transformatorius turi ONAN aušinimo sistemą. Jame naudojama aukštos-kokybės mineralinė alyva ir jame nėra PCB. Tai daro jį saugiu, patikimu ir ekologišku.

Transformatorius turi Dyn1 vektorių grupę. Jame yra NLTC atšakų keitiklis, kurio atsukimo diapazonas yra ±2 × 2,5%. Transformatorius atitinka CSA C802.1-13 efektyvumo standartą. Jo bendras efektyvumas yra 99,37%, tai yra didesnis nei daugumos tokio dydžio transformatorių. Jo 2,5 kW nuostoliai be Transformatorius naudoja mažiau energijos, kainuoja pigiau eksploatuoti ir gerai veikia ilgą laiką.

1.2 Techninė specifikacija

2500kVA trifazio trinkelėmis montuojamo transformatoriaus specifikacija ir duomenų lapas

1.3 Brėžiniai

2500kVA ant padėklo montuojamo transformatoriaus brėžinys ir vardinė lentelė

02 Gamyba

2.1 Šerdis

Eklektinė transformatoriaus šerdis yra svarbi galios transformatorių sudedamoji dalis, tarnaujanti kaip magnetinė grandinė ir palengvinanti energijos perdavimą tarp pirminės ir antrinės apvijų. Mūsų šerdys yra pagamintos iš aukštos-kokybės silicio plieno laminato, skirto sumažinti energijos nuostolius ir maksimaliai padidinti magnetinio srauto tankį. Aukštos-kokybės transformatorių šerdys sumažina šilumos nuostolius.



2.2 Apvija

Didžiausią dėmesį skiriant efektyvumui ir erdvės optimizavimui, įrenginyje naudojamos ir aliuminio apvijos, ir varinės šynų jungtys. Dauguma mūsų trijų{1}}fazių-įtaisytų transformatorių naudoja optimizuotą folijos apvijų struktūrą žemos-tampos ritėms ir vielos apviją aukštos-tampos ritėms, ir šis įrenginys yra tokio paties dizaino. Ši konstrukcija užtikrina aukštą patikimumą, stabilų veikimą ir geresnes šilumines charakteristikas.



2.3 Bakas

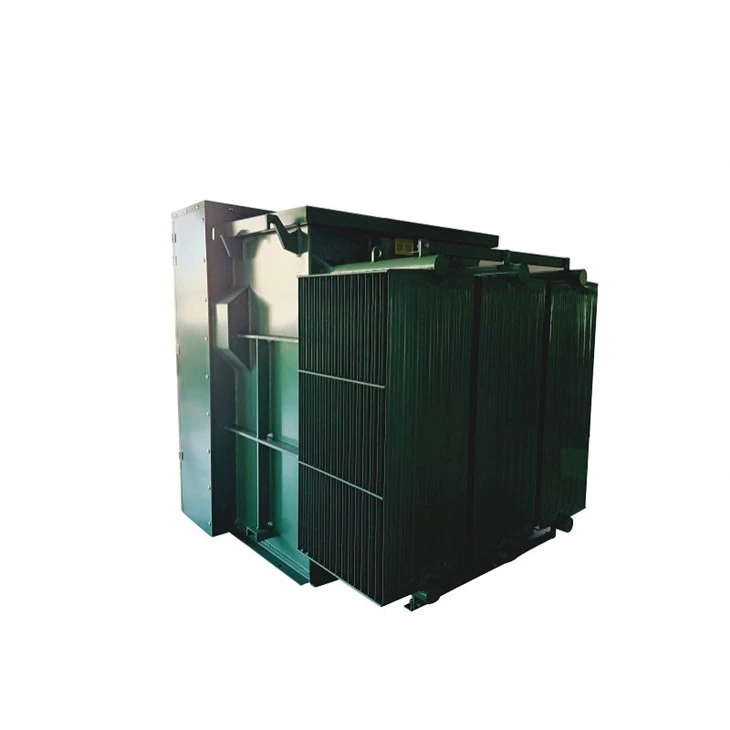

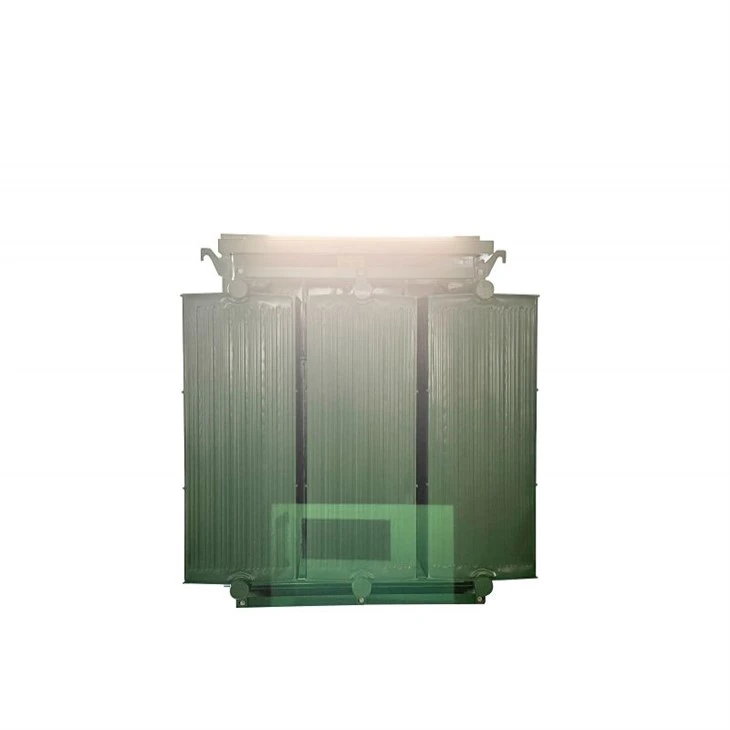

Visi korpusai yra pagaminti iš sunkaus{0}}švelnaus plieno ir padengti milteliniu būdu, kad būtų užtikrintas patvarus,-sulaužymui atsparus paviršius. „Scotech“-padėtyje montuojami transformatoriai atlaiko pažeidimus ir atšiaurias oro sąlygas, todėl juos saugu montuoti viešose vietose. Bako išorė yra nudažyta Seafoam Green, todėl atrodo švari, profesionali.



2.4 Galutinis surinkimas

1. Šerdies surinkimas: kolonėlės transformatoriaus šerdies mazgas surenkamas ant transformatoriaus pagrindo arba fiksuoto rėmo pagal projektavimo reikalavimus.

2. Apvijos mazgas: Tam tikros specifikacijos apvijos laidas yra suvyniotas ant transformatoriaus geležinės šerdies pagal projektavimo reikalavimus, įskaitant pirminę ir antrinę apviją. Apvijų ritėms izoliuoti naudokite izoliaciją.

3. Izoliacijos apdorojimas: apvija yra izoliuota, įskaitant izoliacinių dažų apdorojimą ir kepimą, kad būtų užtikrintos geros izoliacijos savybės.

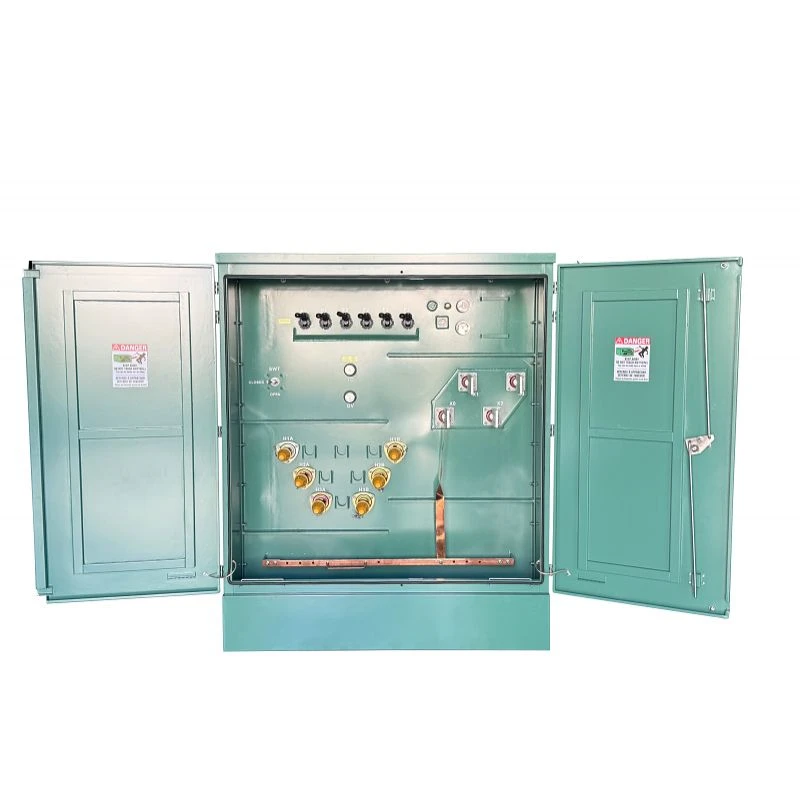

4. Sumontuokite kitus komponentus: tris dervos -lietas LV įvores (spade-tipas, 8 skylės), tris aukšto įtampos įvores (atskiriamos izoliuotos jungtys, 200 A), šešis durtuvų saugiklius, šešis ELSP saugiklius, vieną 2-padėčių apkrovos pertraukimo jungiklį, vieną išjungtą-. dvigubos įtampos pasirinkimo jungiklis ir pan.

5. Izoliacinės alyvos įpurškimas: izoliacinė alyva įpurškiama į transformatoriaus alyvos baką, kad užpildytų transformatoriaus vidinę erdvę ir užtikrintų, kad alyvos lygio aukštis atitiktų reikalavimus.





03 Testavimas

Standartinis ir įprastinis bandymas

CSA C227.4-21 Trijų-fazių, pad-montuojami skirstomieji transformatoriai su atskirtomis izoliuotomis aukštos įtampos jungtimis
CSA-C802.1-13 (R2018) Minimalios skysčiu užpildytų skirstomųjų transformatorių efektyvumo vertės
1. Atsparumo matavimai
2. Santykio testai
3. Fazės-ryšio testas
4. Nėra apkrovos nuostolių ir nėra apkrovos srovės
5. Apkrovos nuostoliai, varžos įtampa ir efektyvumas
6. Taikomosios įtampos testas
7. Atsparumo indukuotai įtampai bandymas
8. Skysčio panardinamų transformatorių sandarumo bandymas su slėgiu
9. Izoliacijos varžos matavimas
10. Alyvos dielektrinis bandymas


Testo rezultatai

04 Svetainė ir santrauka

Šis 2500 kVA trifazis-padėklas{2}}montuojamas transformatorius yra tvirtas, efektyvus ir patikimas. Jis turi dvigubą pirminę įtampą, didelį 99,37% efektyvumą ir mažus nuostolius. Dizainas apima patvarų baką, pažangią šerdį ir ritę bei visus priedus. Jis gerai veikia komunalinėse paslaugose, pramonėje ir komercinėse svetainėse. Jis yra saugus, ilgalaikis-ir draugiškas aplinkai. Šis projektas parodo, kad „Scotech“ gali pasiūlyti pritaikytus transformatorių sprendimus partneriams visame pasaulyje.
