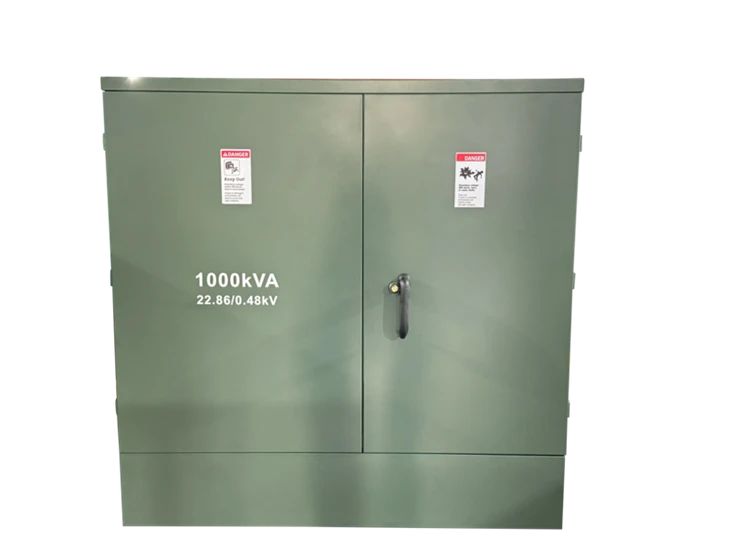

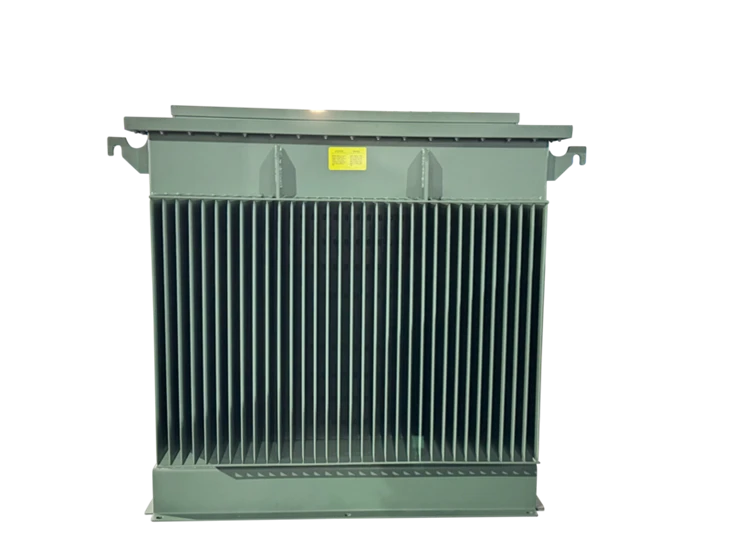

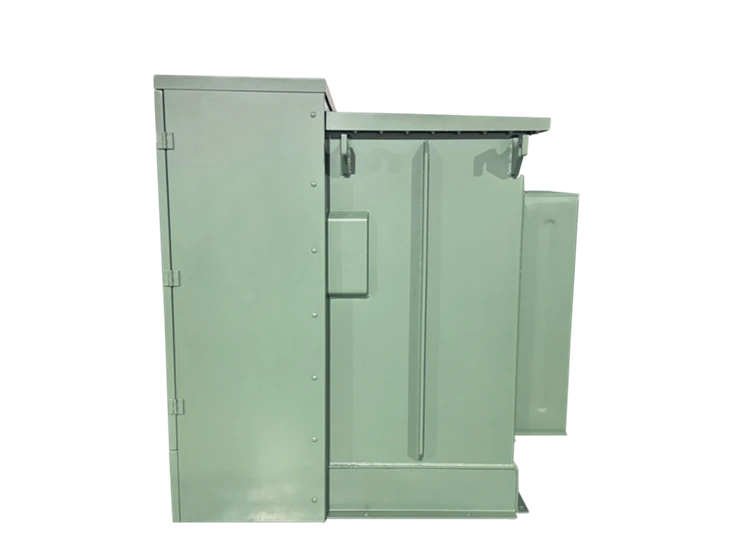

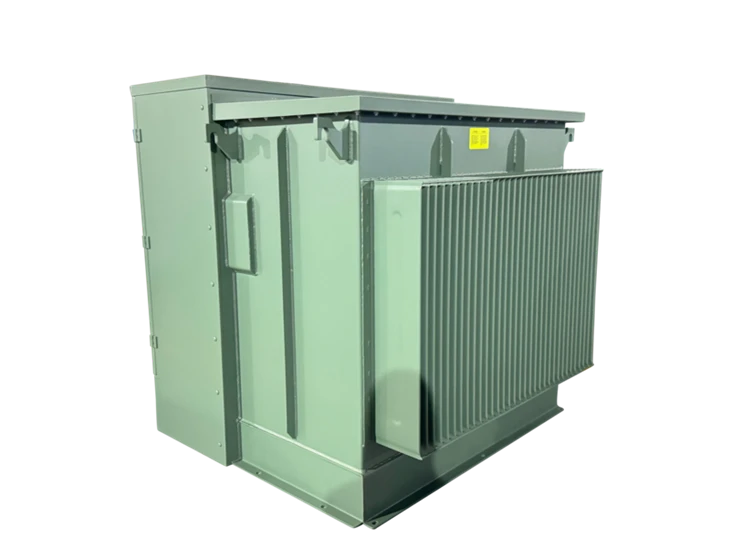

1000 kVA gyvenamosiose patalpose montuojamas transformatorius-22,86/0,48 Kv|JAV 2024 m

01 Generolas

1.1 Projekto pagrindas

2024 m. į Ameriką atgabentas 1000 kVA trinkelių transformatorius. Vardinė transformatoriaus galia 1000 kVA su ONAN aušinimu. Pirminė įtampa yra 22,86GrdY/13,2kV su ±2*2,5% atjungimo diapazonu (NLTC), antrinė įtampa yra 0,48/0,277kV, jie sudarė YNyn0 vektorinę grupę ir tai yra kilpos tiekimo ir negyvas priekinis transformatorius.

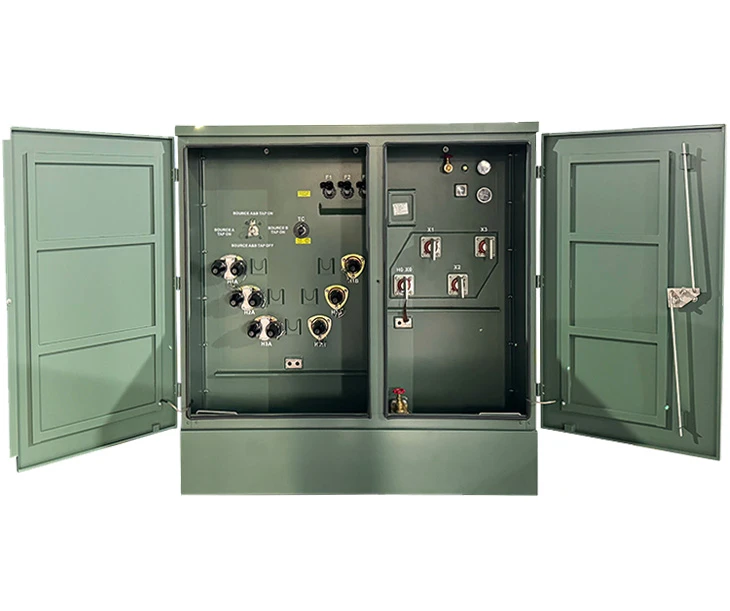

Šio trifazio transformatoriaus{0}}aukštosios įtampos gnybtuose yra tiekimo-įdėklas, skirtas prijungti alkūninio kabelio kištukus arba visiškai izoliuotus alkūninius viršįtampių ribotuvus. Ši konstrukcija visiškai užsandarina įtampingąsias dalis izoliacinėje medžiagoje, sudarydama visiškai izoliuotą konstrukciją. Gnybtų paviršius išlieka ne-laidus (esant įžeminimo potencialui), todėl užtikrinama darbuotojų sauga. Avariniais atvejais kabelio kištuką galima pakeisti karštuoju-pakeitimu, kai transformatorius yra visiškai apkrautas, taigi, jei reikia, jis gali būti naudojamas kaip apkrovos jungiklis.

Be to, ant kabelių kištukų gali būti sumontuoti įtampa{0}}linijos indikatoriai arba gedimų indikatoriai, atsižvelgiant į veikimo reikalavimus, kad būtų galima stebėti sistemos būseną arba nustatyti gedimus. Ant aukštos-įtampos priekinės transformatoriaus kameros sienelės, šalia aukštos-įtampos įvorės, sienoje-tvirtintas laikiklis yra privirintas, kad būtų galima pritvirtinti pasirenkamas stovo-izoliuotas įvorės jungtis. Kai kabelio kištukas ištraukiamas, kai yra įtampa, jį galima nedelsiant įkišti į stovo-įvorės jungtį, kad būtų užtikrintas veikimo saugumas ir sistemos stabilumas.

1.2 Techninė specifikacija

1000 KVA transformatoriaus specifikacijų tipas ir duomenų lapas

1.3 Brėžiniai

1000 KVA pamušalo transformatoriaus schemos brėžinys ir dydis.

02 trinkelėmis montuojamas transformatorius Priedai

2.1 lizdas-O-tinklo saugiklis

Transformatoriuje pirminėje pusėje naudojamas Bay{0}}O-Net išstūmimo saugiklis, užtikrinantis pagrindinę apsaugą nuo viršsrovių, puikiai tinkančią kasdienėms darbo sąlygoms. Jis pašalina tipinius gedimus pagal savo galimybes ir leidžia paprastai pakeisti lauką, kai reikia. Veikdamas kartu su vidiniu srovės-ribiniu saugikliu, jis sudaro suderintą apsaugos sąranką, kuri palaiko patikimą veikimą esant normaliam ir vidutiniškai dideliam gedimų lygiui.

2.2 Srovės ribinis saugiklis



Įdiegtas vidinis srovės-ribinis saugiklis, skirtas valdyti didelės-energijos pirminius gedimus, viršijančius įlankos-O-neto saugiklio pertraukimo diapazoną. Jis greitai reaguoja, apribodamas gedimo srovę ir sumažindamas apvijų šiluminį įtempį. Veikdamas nuosekliai su išstūmimo saugikliu, CL saugiklis suteikia antrą apsauginį sluoksnį, užtikrinantį, kad transformatorius gali atlaikyti rimtų gedimų sąlygas, kartu išlaikant sistemos saugumą ir ilgalaikį -patvarumą.

2.3 25 kV alkūninis iškroviklis

Transformatoriuje yra 25 kV alkūninis{1}}tipo viršįtampių ribotuvas, prijungtas per apkrovos pertraukos sąsają. Jis užtikrina nuolatinę apsaugą nuo žaibo viršįtampių ir perjungimo pereinamųjų procesų, kurie gali atsirasti pirminėje linijoje. Iškroviklis padeda išlaikyti izoliacijos sistemą saugiose ribose, palaiko stabilų veikimą įprastose paskirstymo aplinkose ir palaiko bendrą patikimumą, kurio tikimasi iš neveikiančios-priekinės trinkelės-įmontuotos įrangos.

03 Testavimas

04 Pakavimas ir siuntimas

05 Svetainė ir santrauka

Apibendrinant galima pasakyti, kad mūsų trijų{0}}fazių-padėklų transformatoriai yra patikimų ir efektyvių energijos paskirstymo sprendimų priešakyje. Sukurti naudojant pažangias technologijas ir aukščiausios kokybės meistriškumą, šie transformatoriai siūlo neprilygstamą našumą ir saugumą įvairioms reikmėms. Nesvarbu, ar tai būtų komerciniai, pramoniniai ar komunaliniai poreikiai, mūsų transformatoriai užtikrina stabilų elektros tiekimą, padidina veiklos efektyvumą ir skatina tvarumą. Pasitikėkite mūsų įsipareigojimu kokybei ir naujovėms, kad jūsų ateitis būtų efektyvi. Susisiekite su mumis šiandien ir sužinokite daugiau apie tai, kaip mūsų trijų{6}}fazių-padėklų transformatoriai gali patenkinti jūsų energijos sprendimų poreikius!
