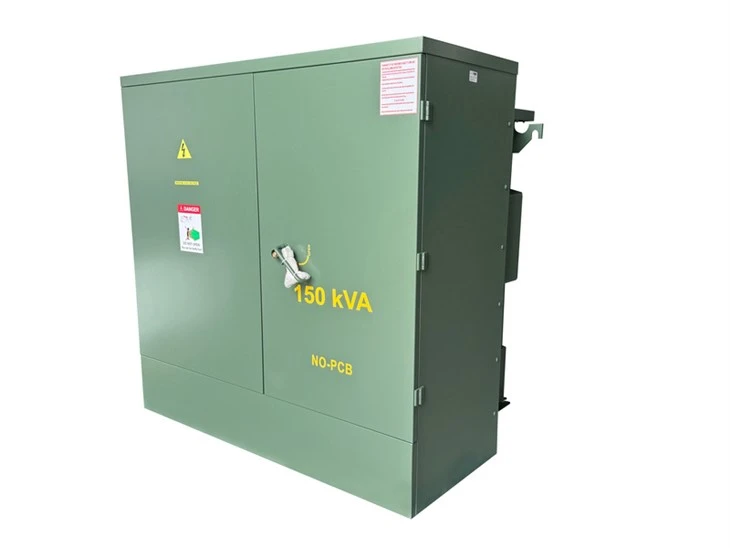

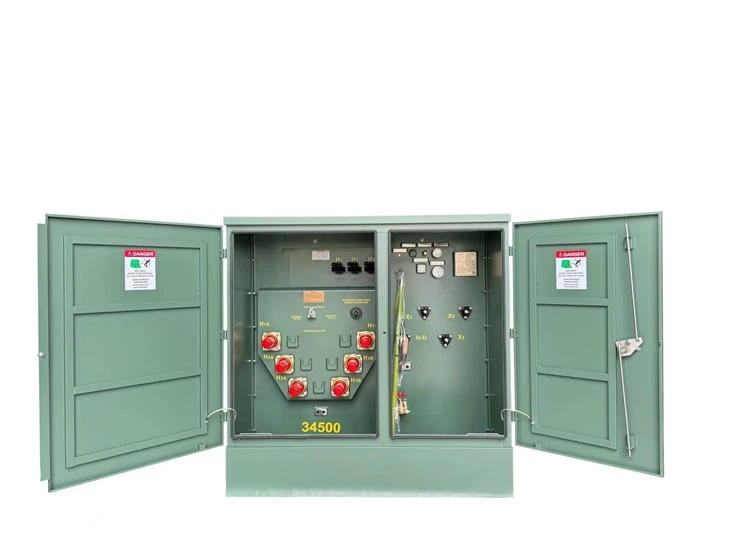

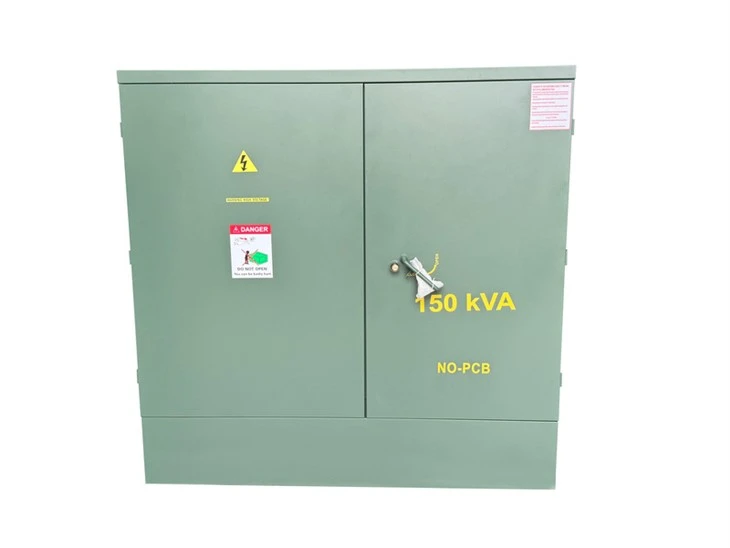

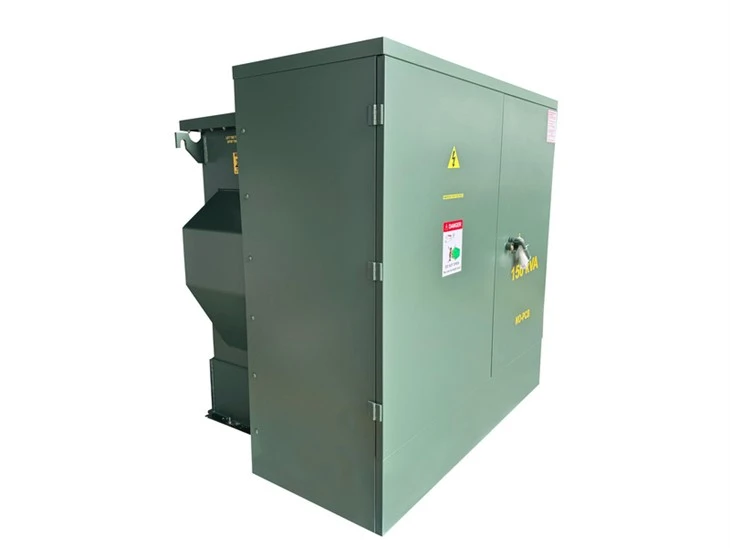

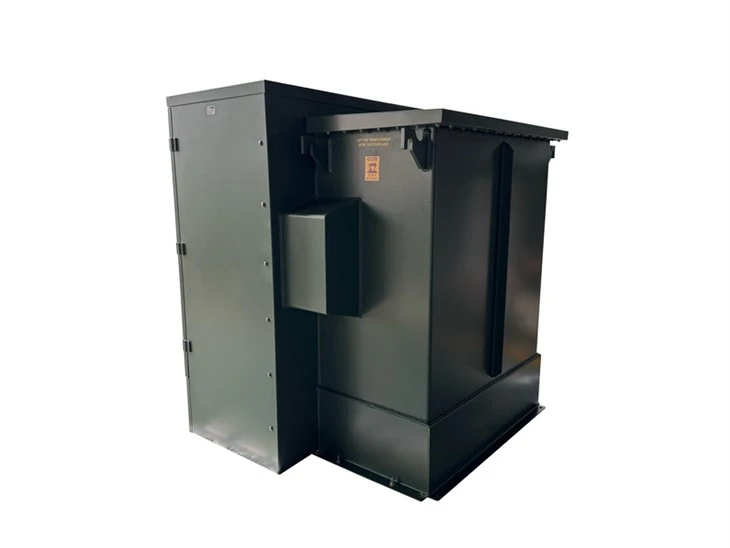

150 kVA Patalpinis transformatorius-34,5/0,208 kV|JAV 2024 m

Šerdyje naudojamas aukštos kokybės ir didelio pralaidumo silicio plieno lakštas, kelių{0}}pakopių procesas, žemųjų dažnių triukšmo mažinimas, nedidelis ne{1}}apkrovos nuostolis. Geležinės šerdies konstrukcija atitinka „E-I“ tipo arba „žiedo“ struktūrą. E-I tipas gali veiksmingai sumažinti srauto nuotėkį ir sūkurinių srovių nuostolius, sudėjus E-formos ir I-formos silicio plieno lakštus, kad susidarytų uždaros-kilpos magnetinė grandinė. Žiedinė šerdis dar labiau sumažina energijos nuostolius dėl žiedinės konstrukcijos ir užtikrina geresnį srauto kelią. Kiekvienas silicio plieno lakštas yra izoliuotas, dažniausiai izoliuojančiais dažais arba padengtas izoliaciniu popieriumi, kuris sumažina sūkurinių srovių susidarymą. Geležies šerdies laminavimo procesas sujungia lakštus į sluoksnius, kad būtų užtikrintas geležies šerdies pralaidumas ir sumažintas geležies šerdies histerezės praradimas.

Apvija yra pagrindinis transformatoriaus komponentas, kuris yra grandinės dalis, kuri sukuria magnetinį lauką ir perduoda elektros energiją. Jis suvyniotas aliuminio viela, apvyniota izoliaciniais dažais (ty emaliuota viela), ir uždedama ant transformatoriaus geležinės šerdies kolonėlės. Sluoksnio apvijoje naudojami keli izoliacijos sluoksniai, kiekvienas sluoksnis yra atskirtas izoliacine medžiaga, kuri padeda pagerinti izoliacijos stiprumą, sumažinti elektros gedimo riziką, pagerinti transformatoriaus įtampos varžą ir saugumą. Sluoksnio apvijos konstrukcija palengvina tolygų šilumos paskirstymą ir išsklaijimą. Tarpas ir izoliacija tarp kiekvieno apvijos sluoksnio padeda efektyviai praleisti ir išsklaidyti šilumą, sumažina perkaitimo riziką ir pagerina transformatoriaus veikimo patikimumą. Kadangi sluoksnio apvijos konstrukcija gali sumažinti elektromagnetinius trukdžius, sluoksnio apvija padeda pagerinti transformatoriaus elektromagnetinį suderinamumą, sumažinti poveikį aplinkinei įrangai ir pagerinti sistemos stabilumą. Sluoksnio apvijos sluoksniuota struktūra gali užtikrinti geresnį mechaninį stiprumą ir stabilumą, ypač aukštos įtampos ir didelės galios įrenginiuose, gali veiksmingai atsispirti mechaniniam įtempimui ir vibracijai bei prailginti transformatoriaus tarnavimo laiką.

Suvirinimo procesas turi atitikti standartus, įskaitant suvirinimo padėtį, suvirinimo srovę, suvirinimo greitį ir kt. Prieš suvirindami išvalykite suvirinimo vietą, kad įsitikintumėte, jog nėra alyvos ar rūdžių. Bako paviršius turi būti apdorotas rūdžių pašalinimu ir smėliasrove, kad paviršius būtų lygus. Tada jis padengiamas, kad būtų užtikrintas bako atsparumas korozijai. Visos plombos užsandarintos ties galine riba; Metalinės dalys dėžutės viduje ir išorėje yra suapvalintos, kad būtų pašalinti plaukai, o suvirinimo siūlė ir sandariklis tikrinami tris kartus (fluorescencijos, teigiamo slėgio, neigiamo slėgio nuotėkio bandymas); Dažai pagaminti pagal buitinės technikos apsaugos nuo rūdžių reikalavimus.
