75 kVA 3 fazių pamušalo transformatorius-24,94/0,208 kV|JAV 2024 m

01 Generolas

1.1 Projekto pagrindas

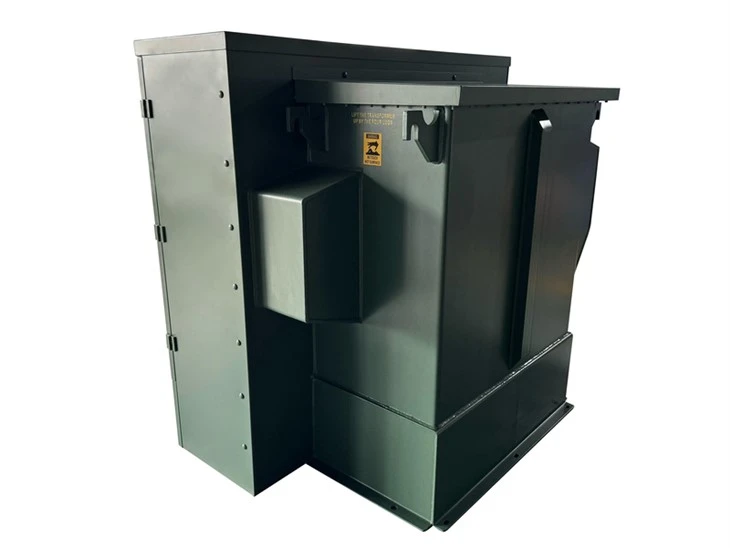

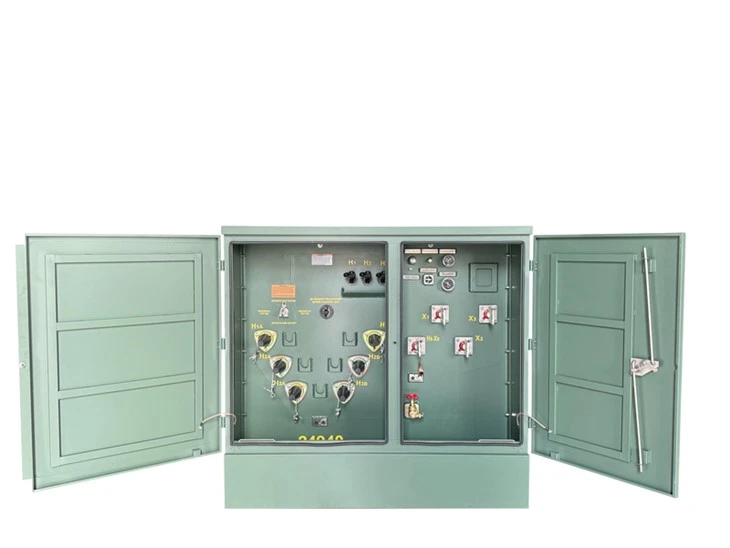

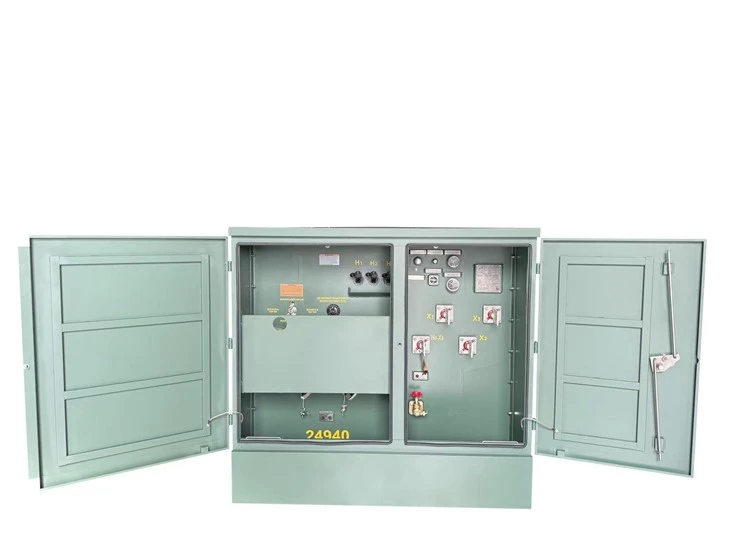

2024 m. į Pietų Ameriką atgabentas 75 kVA trinkelių transformatorius. Vardinė transformatoriaus galia 75 kVA su ONAN aušinimu. Pirminė įtampa yra 24,94/14,4kV su ±2*2,5% atjungimo diapazonu (NLTC), antrinė įtampa yra 0,208/0,12kV, jie sudarė YNyn0 vektorinę grupę ir tai yra kilpos maitinimo transformatorius. Šis produktas pasižymi mažo dydžio, lengvo montavimo ir priežiūros, mažo triukšmo, mažo nuostolio, apsaugos nuo vagystės, visiškos apsaugos, didelės perkrovos ir pan. Taikoma naujiems gyvenamiesiems rajonams, žaliosioms juostoms, parkams, stoties viešbučiams, statybvietėms, oro uostams ir kitoms vietoms. Priimama nepriklausoma spintelės konstrukcija, o spintelės viršus yra pasviręs, kad būtų lengviau efektyviai nutekėti. Galima integruoti įvairius jungiklius ir apsaugos komponentus, todėl transformatorius tampa kompaktiškesnis, funkcionalesnis ir patikimesnis.

1.2 Techninė specifikacija

75 KVA transformatoriaus specifikacijų tipas ir duomenų lapas

1.3 Brėžiniai

75 KVA trinkelėmis montuojamo transformatoriaus schemos brėžinys ir dydis.

02 Gamyba

2.1 Šerdis

Trijų-fazių penkių gyslų kolonų tipas taip pat vadinamas trijų-fazių trijų gyslų stulpelio šoninio jungo tipu, kuris susidaro pridedant du šoninius jungus (be apvijų šerdies) prie trijų -fazių trijų gyslų kolonos išorės, tačiau viršutinės ir apatinės geležies jungo skerspjūvis ir aukštis yra mažesni už įprastos fazės trijų stulpų - tipą. Tai sumažina viso transformatoriaus aukštį. Trijų-fazių penkių{7}}pagrindų stulpelis lyginamas su trijų-fazių šerdimi, o kairėje ir dešinėje pagrindinės stulpelio pusėse yra dar du atšakos stulpeliai, kurie tampa šoniniu jungu. Kiekvienos įtampos pakopos apvijos atitinkamai nustatomos ant vidurinių trijų gyslų stulpelių pagal fazę, o šoninis jungas neturi apvijos, todėl susidaro trijų{10}}fazių penkių{11}gyslių transformatorius.

2.2 Apvija

Laido{0}}aukštos įtampos{1}}apvijų privalumai

1. Puiki izoliacija

2. Didelis erdvės panaudojimas

3. Geras šilumos išsklaidymas

4. Brandus gamybos procesas

Folijos{0}}žemos įtampos{1}}apvijų pranašumai

1. Sumažinti pasipriešinimo nuostoliai

2. Didelės srovės talpa:

3. Patobulintas trumposios-grandos stiprumas

4. Geresnis galios tankis

2.3 Bakas

Bakas pagamintas iš nerūdijančio plieno, kuris turi gerą stiprumą ir ilgaamžiškumą. Plieno paviršius padengtas antikorozine danga, kad būtų išvengta korozijos, kurią sukelia išoriniai aplinkos veiksniai. Priimama nepriklausoma spintelės konstrukcija, spintelės viršus yra pasviręs, kad būtų lengviau nutekėti, o spintelės komponentus taip pat lengva montuoti.

2.4 Galutinis surinkimas

03 Testavimas

1. Nuolatinės srovės varžos bandymas.

2. Izoliacijos varžos bandymas.

3. Įtampos santykio ir vektorių grupės matavimas.

4. Atskirojo šaltinio kintamosios srovės atsparumo įtampos bandymas.

5. Indukuotos kintamosios srovės atsparumo įtampos bandymas.

6. Apkrovos praradimo-ir apkrovos srovės nebuvimo matavimas.

7. Apkrovos ir varžos matavimas.

8. Atsparumo praradimas ir efektyvumas.

9. Sandarinimo bandymas.

04 Pakavimas ir siuntimas

05 Svetainė ir santrauka

Dėkojame, kad domitės mūsų trifaziu{0}}padėklu-montuojamu transformatoriumi! Kaip patikimų, efektyvių ir pažangių energijos paskirstymo sprendimų etalonas, šis gaminys yra pripažintas dėl išskirtinio našumo, tvirto dizaino ir išskirtinio energijos vartojimo efektyvumo, pelnantis klientų pasitikėjimą įvairiose pramonės šakose. Nesvarbu, ar tai būtų gyvenamoji, komercinė ar pramoninė, esame įsipareigoję teikti pritaikytas paslaugas, kurios padės jums sukurti stabilią ir efektyvią elektros energijos tiekimo sistemą. Nekantraujame bendradarbiauti su jumis kurdami šviesią ateitį pažangiems energijos sprendimams! Norėdami gauti daugiau informacijos, nedvejodami susisiekite su mumis ir mes mielai jums padėsime!
